Painel de Propriedades#

Ao criar um novo bloco de diagrama, é necessário definir certas propriedades do bloco que determinam seu comportamento. O painel de propriedades dos blocos permite visualizar e alterar as propriedades do bloco selecionado.

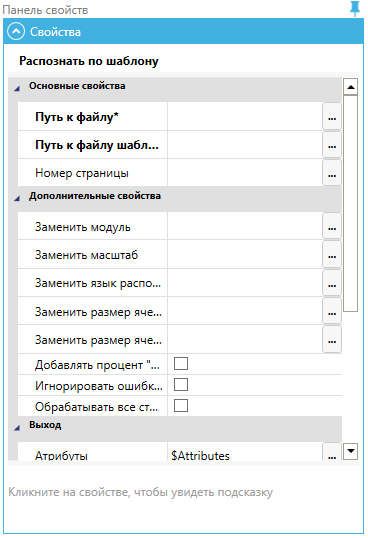

Na captura de tela, é apresentado um exemplo das propriedades do bloco “Reconhecer por padrão”.

As propriedades dos blocos, na sua maioria, se enquadram em três categorias:

• Propriedades principais – destinadas a obter valores necessários para o funcionamento do bloco (dados de entrada);
• Propriedades adicionais – destinadas a obter valores não obrigatórios para o funcionamento do bloco, mas que permitem gerenciar suas configurações adicionais;
• Saída – destinadas a indicar onde colocar os dados de saída; nessas propriedades, é necessário especificar as variáveis nas quais os resultados do trabalho do bloco serão armazenados.

As propriedades dos blocos que determinam seu funcionamento podem ser definidas por:

• Constantes. Números são escritos como estão, e valores de texto são escritos entre aspas duplas.
• Variáveis, cujos nomes devem começar com o símbolo $.
• Expressões – combinações de constantes, variáveis, funções e métodos.

Para alterar uma propriedade, é necessário inserir um valor na linha à direita do nome da propriedade ou usar uma opção mais conveniente – a janela “Editar expressão”. Para chamar a janela “Editar expressão”, é necessário clicar no botão com reticências na parte direita da linha “Propriedades”.

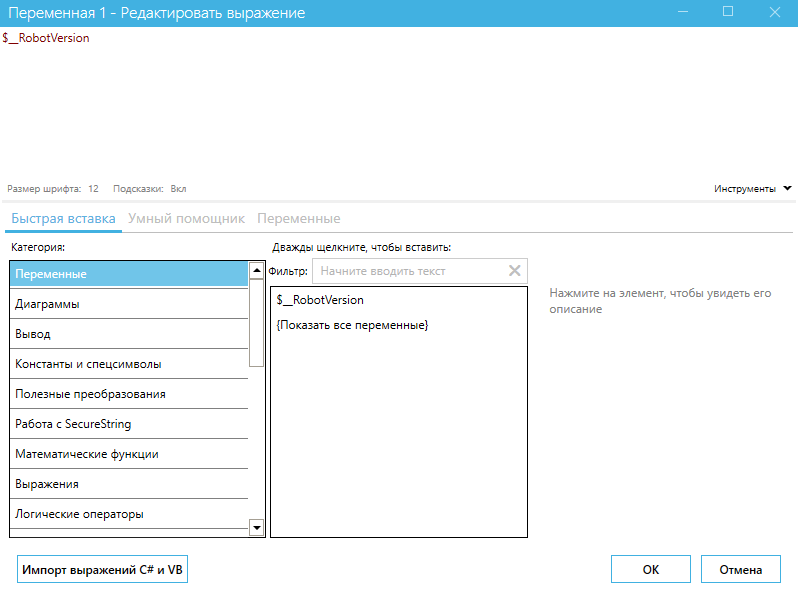

A janela “Editar expressão” contém três abas:

• Inserção rápida;
• Assistente inteligente;
• Variáveis.

№ p/ p	Elemento da interface	Descrição
1.	"Tamanho da fonte"	Permite escolher um tamanho de fonte conveniente para você na janela “Editar expressão”.
2.	"Dicas"	Permite ativar ou desativar dicas na janela “Editar expressão”. Esta função indica erros nas expressões, se houver.
3.	"Ferramentas"	Permite inserir na linha valores de propriedade, caminho para arquivo(s), diretório ou inserir com escape de caracteres (aspas, sinal de dólar).
4.	"Importar expressões C# e VB"	Permite importar expressões C# e VB. Ao clicar no botão, abre-se uma janela com um campo de texto para colar a expressão, além da possibilidade de escolher o idioma da expressão “C#”, “Blue Prism”, “Visual Basic”.

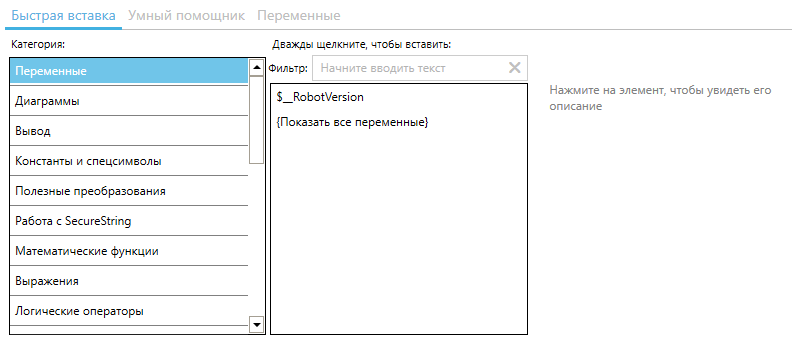

A aba “Inserção rápida” permite escolher a categoria da expressão e a própria expressão da lista proposta. Além disso, ao escolher uma expressão, é possível utilizar o campo de texto “Filtro:”.

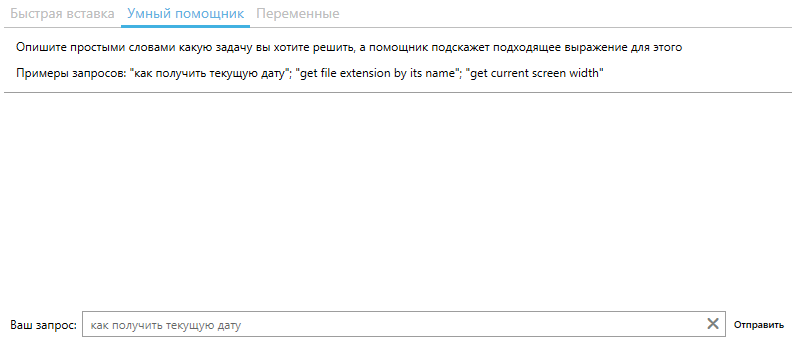

A aba “Assistente inteligente” permite descrever em palavras simples a tarefa que precisa ser resolvida no campo de texto “Sua solicitação:”, após o que o Assistente inteligente sugerirá uma expressão adequada para isso.

A aba “Variáveis” permite especificar a variável necessária do projeto. Para pesquisa, pode-se utilizar o campo de texto “Filtro:”.

Na lista de variáveis, estão indicadas as colunas: "Nome" da variável do projeto, seu "Tipo" e "Diagrama" no qual ela é utilizada.

Nem todas as propriedades dos blocos permitem a gravação de expressões. Nas propriedades que não possuem o botão com reticências, é possível gravar apenas valores constantes ou escolhê-los da lista proposta.
