Gráfico Circular#

El widget Gráfico Circular muestra gráficos circulares. Soporta herramientas emergentes o la posibilidad de resaltar segmentos individuales, lo que permite un análisis detallado de los datos.

Comenzando la configuración del widget#

Para configurar el widget, haga clic en el ícono de edición .

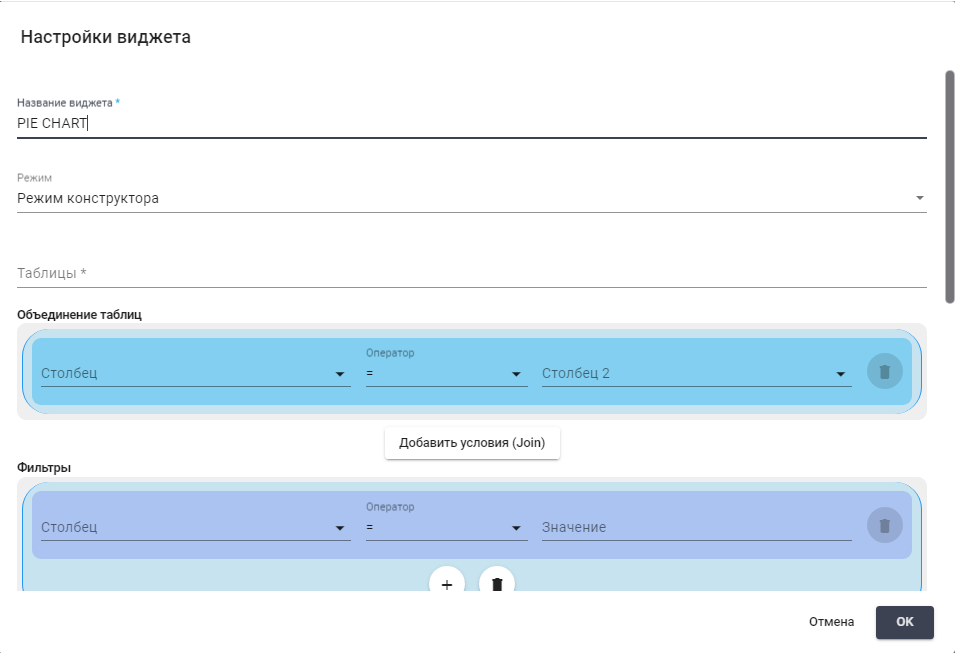

Se abrirá una ventana emergente "Configuración del widget":

Complete los campos necesarios para configurar el widget.

Campos Generales#

• “Nombre del widget *” – campo de texto que se completa manualmente desde el teclado;
• “Modo” – lista desplegable en la que debe seleccionar el modo de creación de la consulta para el widget:

• “Tablas” – lista desplegable con todas las tablas disponibles en la base de datos.

Campos Adicionales, disponibles para configuración solo en Modo Constructor#

Unión de Tablas#

La unión de tablas es necesaria para extraer datos de varias tablas relacionadas y formar resultados más completos e informativos.

Para comparar dos tablas, para la posterior unión, se utilizan los siguientes operadores:

Si se requiere unir solo 2 tablas, es necesario completar los campos:

1. “Columna” de la lista desplegable;
2. “Operador” de la lista desplegable;
3. “Columna 2” de la lista desplegable;

Por ejemplo,

Si se requiere unir más de dos tablas, es necesario hacer clic en el botón , después de lo cual se deben completar los campos necesarios.

Si se requiere eliminar la unión de tablas, es necesario hacer clic en el botón .

Filtros#

Los filtros permiten establecer condiciones para los datos seleccionados utilizando operadores de comparación y operadores lógicos.

Para establecer una condición, es necesario completar los campos:

1. “Columna” de la lista desplegable;
2. “Operador” de la lista desplegable;
3. “Valor” manualmente desde el teclado;

Por ejemplo,

Si se requiere combinar varias condiciones en una sola, por ejemplo, ((robots.is_deleted = 0) AND (robots.id > 13)), es necesario utilizar operadores lógicos. Para ello, se debe seleccionar el operador deseado haciendo clic en el ícono , para cambiarlo a OR, o , para cambiarlo a AND. Luego haga clic en el botón , después de lo cual se deben completar los campos necesarios:

Si se requiere establecer una condición compleja para el Filtro, que incluya varios paréntesis, es necesario hacer clic en el botón , después de lo cual se deben completar los campos necesarios.

Si se requiere eliminar una condición, es necesario hacer clic en el botón .

Series del Widget#

Las series del widget se utilizan para indicar las columnas de datos que se deben extraer de la base de datos. Definen qué datos se devolverán en los resultados de la consulta.

Para configurar las Series del widget, es necesario completar los campos:

1. “Columna” de la lista desplegable;
2. “Operador” de la lista desplegable;
3. “Nombre de la serie” manualmente desde el teclado;

Por ejemplo,

Agrupación por#

Campo para configurar el proceso de combinación de filas de datos con valores idénticos en una o varias columnas en un solo conjunto, lo que permite realizar operaciones agregadas sobre estos grupos. Para combinar filas de datos, es necesario completar el campo columna del menú desplegable;

Ordenación#

Campos para configurar el proceso de ordenamiento de datos en el conjunto resultante en un orden específico según los valores en una o varias columnas. Para ordenar de forma ascendente, se debe ingresar en el campo “Ordenar por” el valor “ASC”. Para ordenar de forma descendente, el valor “DESC”. Luego es necesario completar el campo “Columna” del menú desplegable;

Cantidad de filas#

Campo que se completa manualmente desde el teclado o mediante un contador . Este campo permite limitar la cantidad de registros que se devuelven como resultado de la consulta para construir el Dashboard.

Pruebas#

Para asegurarse de que la consulta está configurada correctamente, se debe presionar el botón , después de lo cual aparecerá una tabla con los datos sobre los cuales se construirá el Dashboard Pie Chart.

Para mostrar el Dashboard en el panel, se debe presionar el botón “OK”.

Para eliminar todos los datos ingresados, se debe presionar el botón “Cancelar”.

Ejemplo:

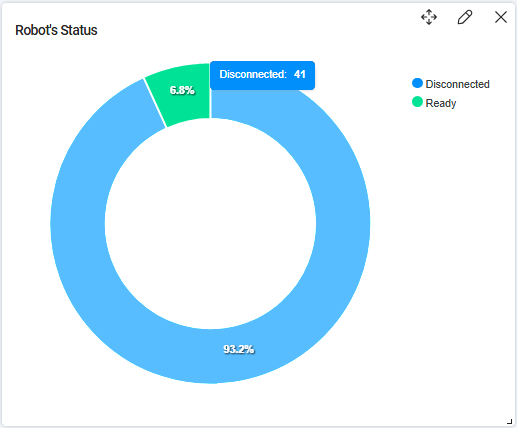

Para mostrar los estados de los Robots en el Dashboard Pie Chart, es necesario ingresar en los campos correspondientes en la ventana "Configuración del widget" los datos:

Modo constructor (ejemplo)#

Es necesario completar los campos:

Tablas *

robots

robot_statuses

Unión de tablas

Filtros

Filas del widget

Agrupación por

robots.status

Cantidad de filas

1000

Modo avanzado (ejemplo)#

Es necesario completar el campo:

SQL

SELECT
	count(robots.status) AS count,
	robot_statuses.description AS name
FROM
	robots LEFT JOIN robot_statuses
	ON robots.status=robot_statuses.code
WHERE
	robots.is_deleted=0
GROUP BY
	robots.status
LIMIT 1000
