Gráfico de Líneas#

El widget Gráfico de Líneas muestra gráficos lineales. Puede mostrar varias líneas en un solo gráfico, lo que permite comparar diferentes métricas.

Inicio de la configuración del widget#

Para configurar el widget, haga clic en el ícono de edición .

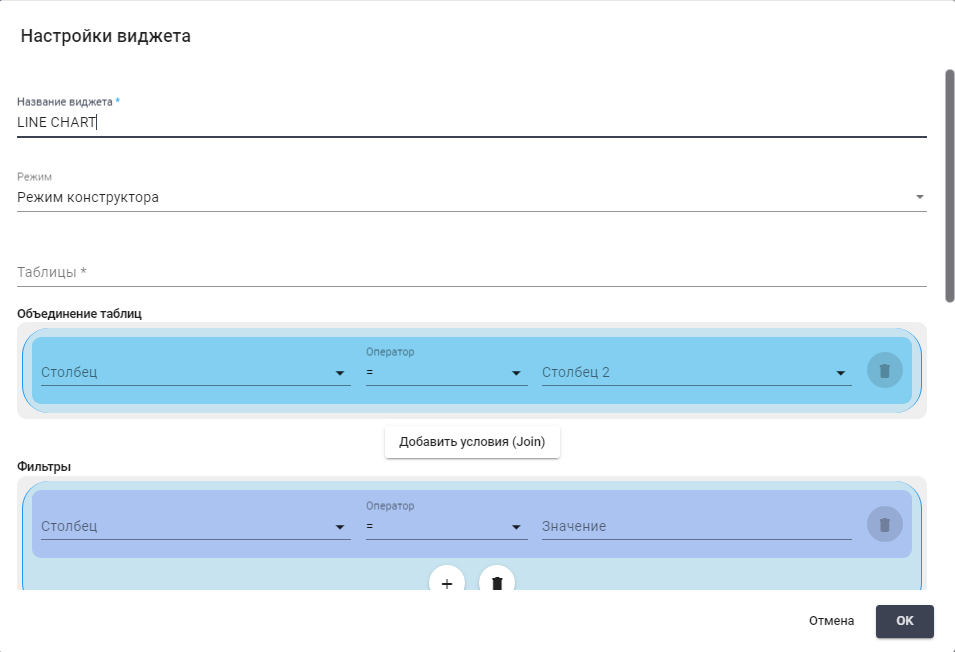

Se abrirá una ventana emergente "Configuración del widget":

Complete los campos necesarios para configurar el widget.

Campos Generales#

  • “Nombre del widget *” – campo de texto, se completa manualmente desde el teclado;
  • “Modo” – lista desplegable en la que se debe seleccionar el modo de creación de consultas para el widget:
Nombre Descripción
Modo Constructor Permite construir una consulta a partir de bloques individuales. En cada bloque (Unión de tablas, Filtros, Series del widget, Agrupación por, Ordenación, Cantidad de filas) hay opciones para configurar los comandos necesarios para trabajar con los datos, comandos aritméticos y lógicos, operadores de comparación.
Modo Avanzado

Permite ingresar una consulta manualmente en el campo SQL:
  • “Tablas” – lista desplegable con todas las tablas disponibles en la base de datos.

Campos Adicionales, disponibles para configuración solo en Modo Constructor#

Unión de Tablas#

La unión de tablas es necesaria para extraer datos de varias tablas relacionadas y formar resultados más completos e informativos.

Para comparar dos tablas, se utilizan los siguientes operadores:

Nombre Descripción
= Devolverá filas de las dos tablas donde los valores en las columnas especificadas son iguales.
!= Devolverá filas de las dos tablas donde los valores en las columnas especificadas no son iguales.
> Devolverá filas donde el valor en la columna especificada de la primera tabla es mayor que el valor en la columna especificada de la segunda tabla.
< Devolverá filas donde el valor en la columna especificada de la primera tabla es menor que el valor en la columna especificada de la segunda tabla.

Si se requiere unir solo 2 tablas, se deben completar los campos:

  1. “Columna” de la lista desplegable;
  2. “Operador” de la lista desplegable;
  3. “Columna 2” de la lista desplegable;

Por ejemplo,

Si se requiere unir más de dos tablas, se debe presionar el botón , después de lo cual se deben completar los campos necesarios.

Si se requiere eliminar la unión de tablas, se debe presionar el botón .

Filtros#

Los filtros permiten establecer condiciones para los datos seleccionados utilizando operadores de comparación y operadores lógicos.

Para establecer una condición, se deben completar los campos:

  1. “Columna” de la lista desplegable;
  2. “Operador” de la lista desplegable;
  3. “Valor” manualmente desde el teclado;

Por ejemplo,

Si se requiere combinar varias condiciones en una sola, por ejemplo, ((robots.is_deleted = 0) AND (robots.id > 13)), se deben utilizar operadores lógicos. Para ello, se debe seleccionar el operador deseado, haciendo clic en el ícono , para cambiarlo a OR, o , para cambiarlo a AND. Luego presionar el botón , después de lo cual se deben completar los campos necesarios:

Si se requiere establecer una condición compleja para el Filtro, que incluya varios paréntesis, se debe presionar el botón , después de lo cual se deben completar los campos necesarios.

Si se requiere eliminar una condición, se debe presionar el botón .

Series del Widget#

Las series del widget se utilizan para indicar las columnas de datos que se deben extraer de la base de datos. Definen qué datos se devolverán en los resultados de la consulta.

Para configurar las Series del widget, se deben completar los campos:

  1. “Columna” de la lista desplegable;
  2. “Operador” de la lista desplegable;
  3. “Nombre de la serie” manualmente desde el teclado;

Por ejemplo,

Si se requieren datos adicionales en la leyenda, se debe presionar el botón .

Agrupación por#

Campo para configurar el proceso de combinación de filas de datos con valores idénticos en una o varias columnas en un solo conjunto, lo que permite realizar operaciones agregadas sobre estos grupos. Para combinar filas de datos, es necesario completar el campo columna del menú desplegable;

Ordenación#

Campos para configurar el proceso de ordenamiento de datos en el conjunto resultante en un cierto orden dependiendo de los valores en una o varias columnas. Para ordenar de forma ascendente, se debe ingresar en el campo “Ordenar por” el valor “ASC”. Para ordenar de forma descendente, el valor “DESC”. Luego, es necesario completar el campo “Columna” del menú desplegable;

Cantidad de filas#

Campo que se completa manualmente desde el teclado o mediante un contador . Este campo permite limitar la cantidad de registros que se devuelven como resultado de la consulta para construir el Dashboard.

Pruebas#

Para asegurarse de que la consulta está configurada correctamente, se debe presionar el botón , después de lo cual aparecerá una tabla con los datos sobre los cuales se construirá el Dashboard Line Chart.

Para mostrar el Dashboard en el panel, se debe presionar el botón “OK”.

Para eliminar todos los datos ingresados, se debe presionar el botón “Cancelar”.

Ejemplo:

Para mostrar un gráfico que muestre 10 Colas con la mayor cantidad de Tareas, es necesario ingresar en los campos correspondientes en la ventana "Configuración del widget" los datos:

Modo Constructor (ejemplo)#

Es necesario completar los campos:

Tablas *

queues

tasks

task_statuses

Unión de tablas

Columna Operador Columna 2
queues.id = tasks.queue_id
tasks.status = task_statuses.code

Filas del widget

Columna Nombre de la fila
queues.name name
tasks.id COUNT count

Agrupación por

queues.name

Cantidad de filas

10000

Modo Avanzado (ejemplo)#

Es necesario completar el campo:

SQL

SELECT
	count(tasks.id) AS count,
	queues.name AS name
FROM
	queues LEFT JOIN tasks ON queues.id=tasks.queue_id
	LEFT JOIN task_statuses ON tasks.status=task_statuses.code
WHERE
	queues.is_deleted=0 AND tasks.is_deleted=0
GROUP BY
	queues.name
LIMIT 10000
