Gráfico#

En la pantalla "Gráfico" se presenta una visualización detallada de:

• acciones elementales,
• acciones en programas,
• rutas a programas en el sistema operativo.

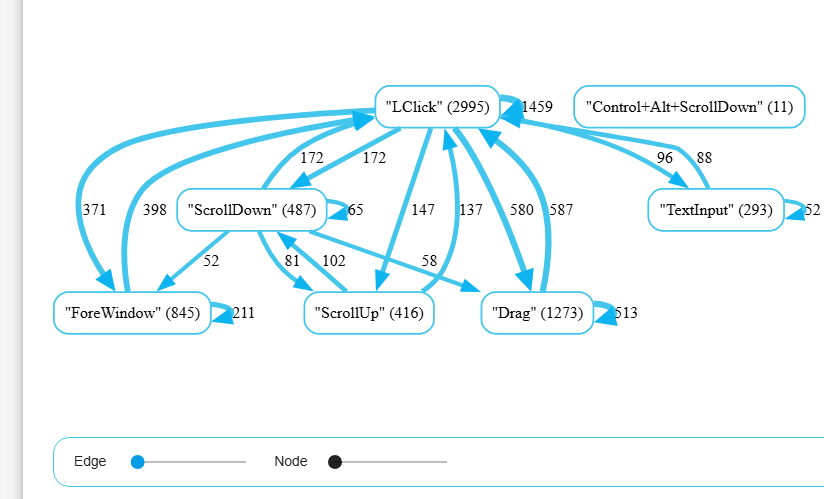

Mover el control deslizante "Edge" en la esquina inferior izquierda de la pantalla "Gráfico" cambia dinámicamente la cantidad de nodos mostrados en el gráfico. El valor del control deslizante afecta directamente el número de nodos, permitiendo al usuario ajustar el nivel de detalle de la visualización.

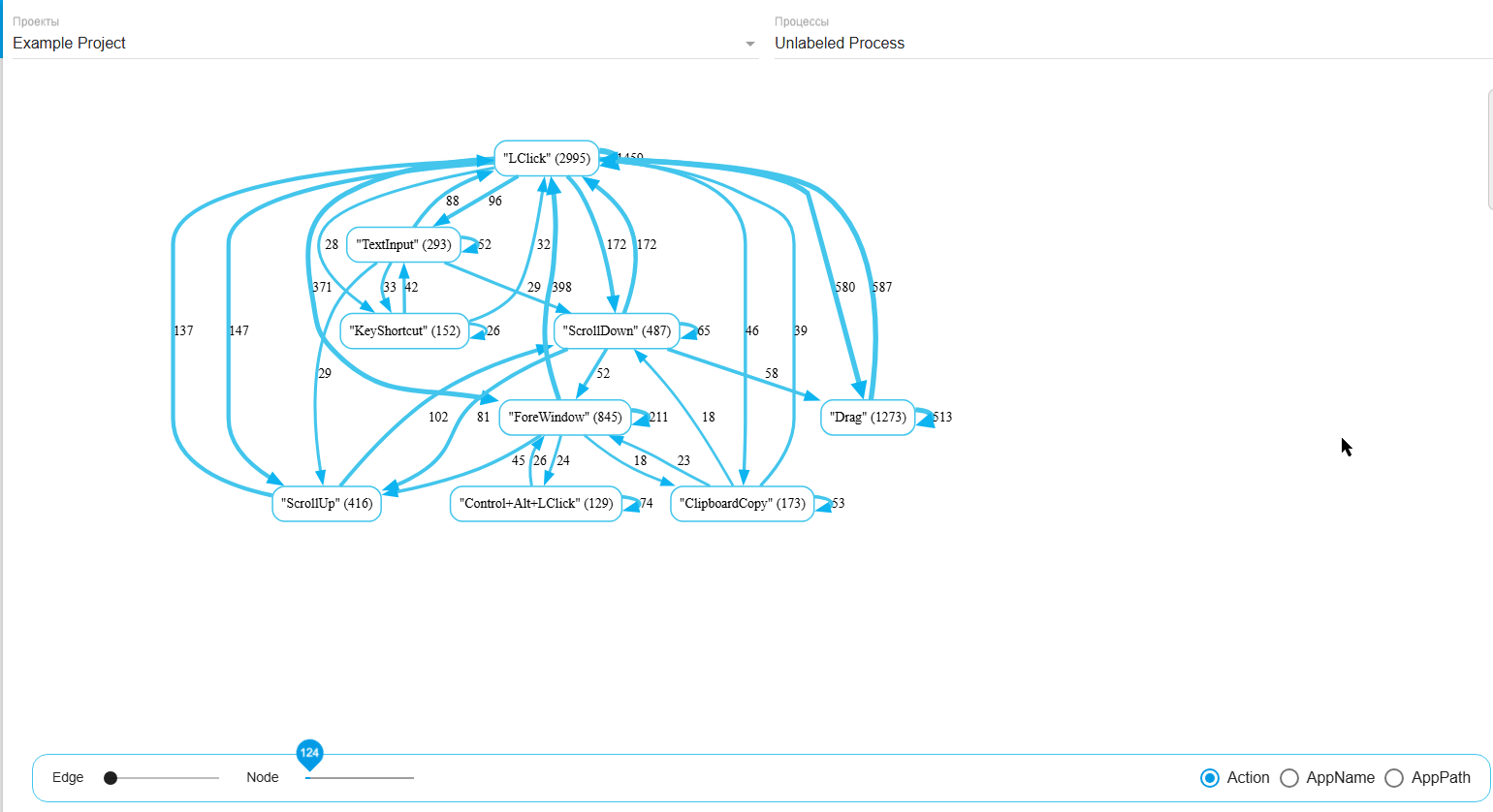

Mover el control deslizante "Node" en la esquina inferior izquierda de la pantalla "Gráfico" cambia dinámicamente la cantidad de conexiones mostradas en el gráfico. Los números ubicados cerca de las conexiones indican cuántas veces se han producido transiciones entre las acciones correspondientes. Si el valor del número cerca de la conexión es menor que el valor establecido en el control deslizante, esa conexión desaparece automáticamente junto con los nodos que mostraba.

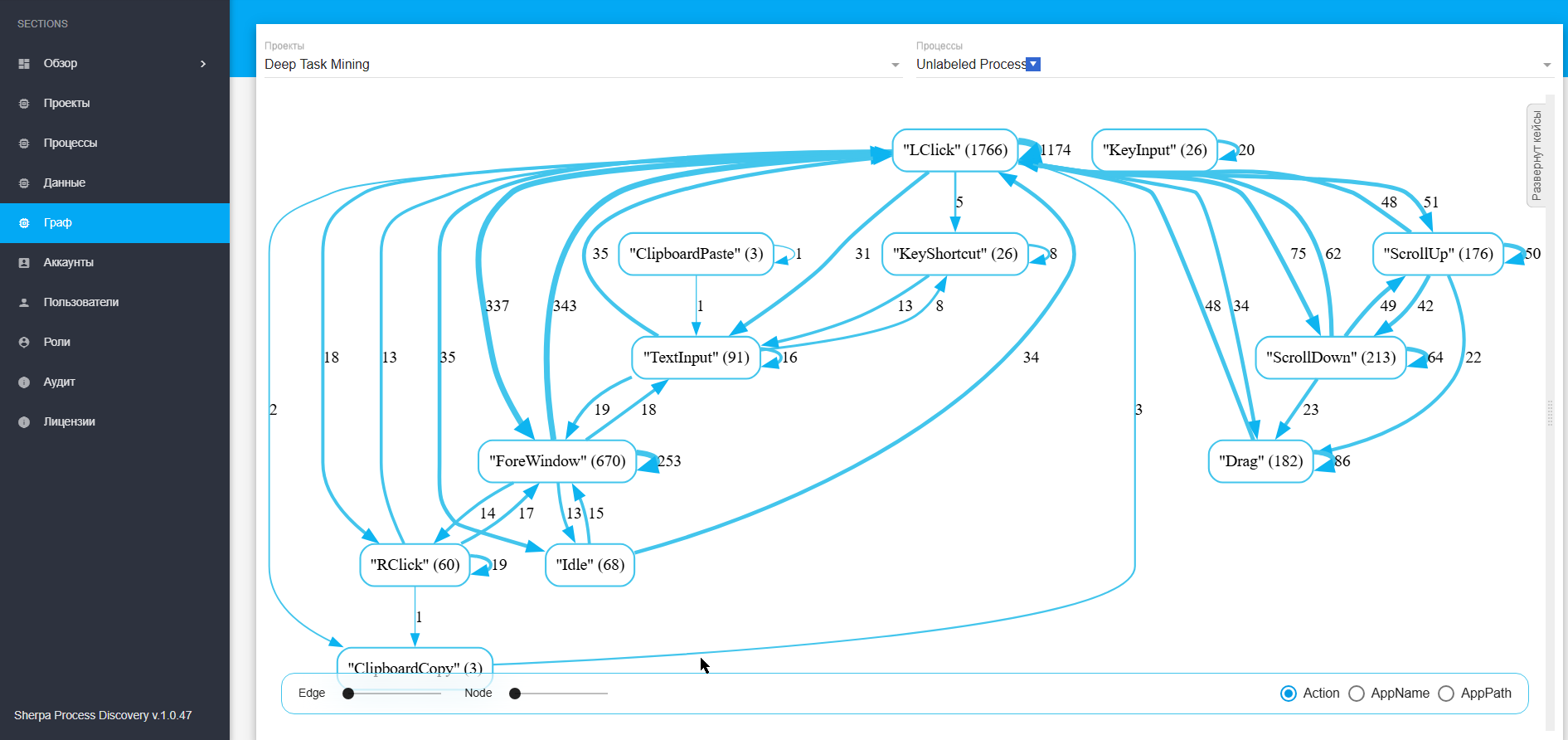

Acciones elementales#

Para visualizar las acciones elementales relacionadas con el proyecto seleccionado, es necesario:

• seleccionarlo en el campo "Proyectos" (por ejemplo, hacer clic en la fila "Deep Task Mining"),
• seleccionar el Proceso deseado en el campo "Procesos",
• marcar en la esquina inferior derecha la opción "Action".

En cada nodo del gráfico se muestra entre paréntesis la cantidad de acciones elementales relacionadas con ese nodo. Este número indica cuántas veces se ha realizado una acción o evento específico.

Los números ubicados junto a las conexiones (entre los nodos del gráfico) reflejan la cantidad de transiciones de una acción elemental a otra. Estos valores muestran con qué frecuencia ocurren transiciones específicas.

Las acciones elementales incluyen las interacciones más básicas y comunes del Usuario con el sistema: clic con el botón izquierdo del ratón ("LClick"), entrada desde el teclado ("KeyInput"), desplazamiento de la ventana hacia arriba ("ScrollUp") y hacia abajo ("ScrollDown"), así como otras operaciones típicas.

Esta representación detallada permite no solo ver el curso general del Proceso, sino también analizarlo a nivel de pasos y acciones individuales, proporcionando una comprensión profunda del comportamiento del usuario y la secuencia de eventos.

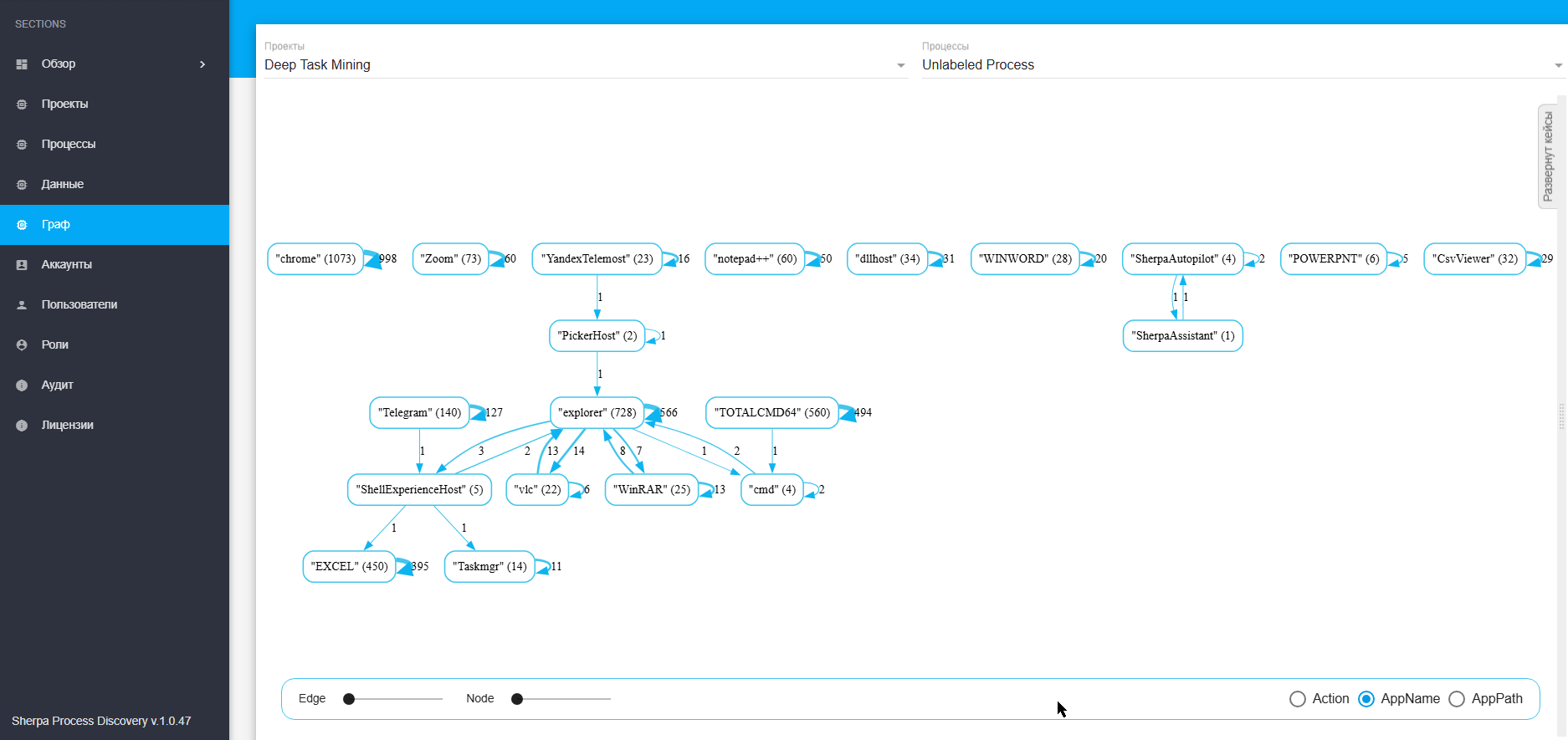

Acciones en programas#

Para visualizar las acciones en programas relacionadas con el proyecto seleccionado, es necesario:

• seleccionarlo en el campo "Proyectos" (por ejemplo, hacer clic en la fila "Deep Task Mining"),
• seleccionar el Proceso deseado en el campo "Procesos",
• marcar en la esquina inferior derecha la opción "AppName".

En cada nodo del gráfico se muestra entre paréntesis la cantidad de acciones en el programa relacionadas con ese nodo. Este número indica cuántas veces se ha realizado una acción o evento específico.

Los números ubicados junto a las conexiones (entre los nodos del gráfico) reflejan la cantidad de transiciones de una acción en un programa a una acción en otro. Estos valores muestran con qué frecuencia ocurren transiciones específicas.

El gráfico con acciones en programas representa una estructura visual en la que cada nodo representa una aplicación o programa específico utilizado por el Usuario durante el Proceso. Los nombres de los programas en los nodos ayudan a visualizar la secuencia de trabajo con diferentes productos de software, reflejando las transiciones del Usuario entre ellos.

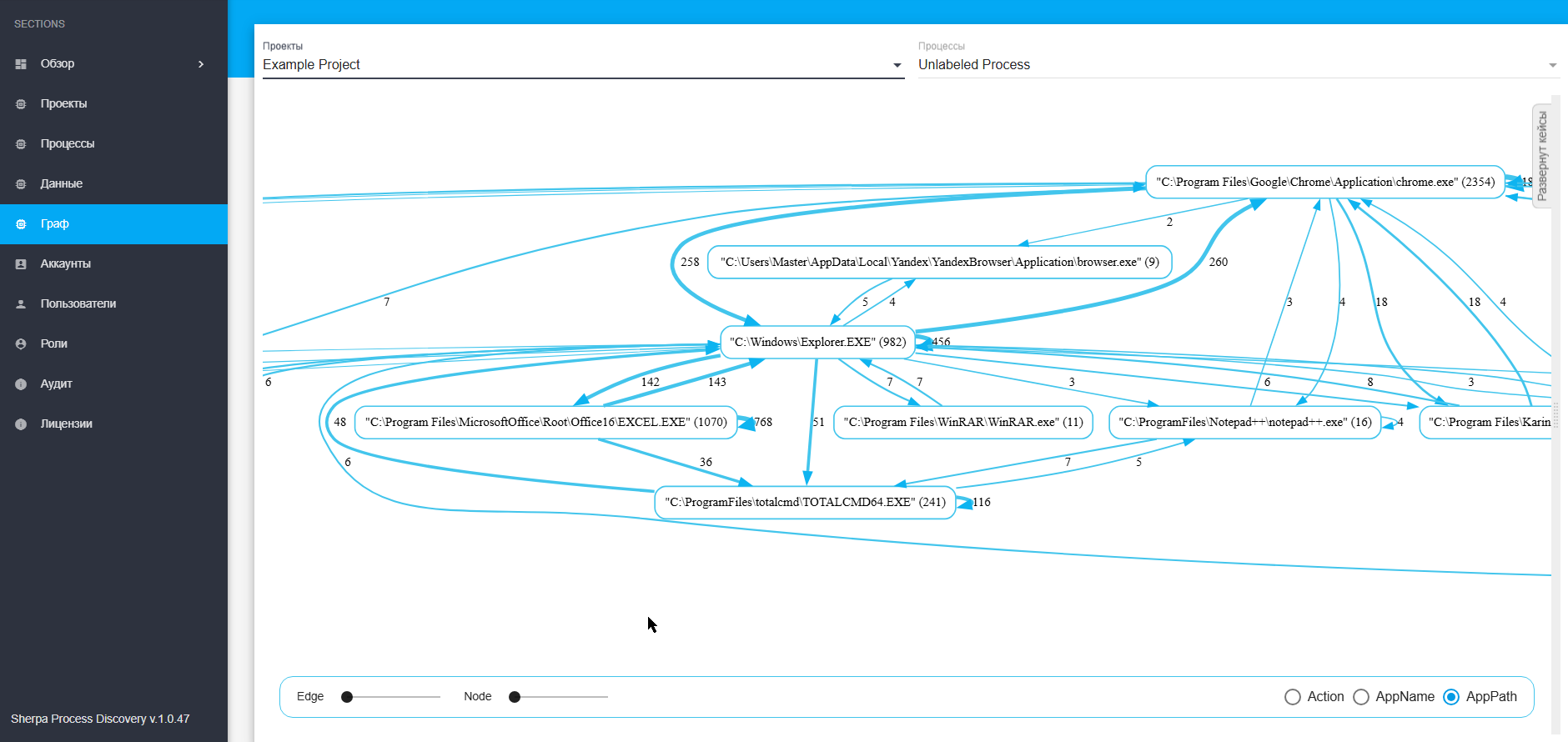

Rutas a programas en el sistema operativo#

Para visualizar las rutas a programas en el sistema operativo relacionadas con el proyecto seleccionado, es necesario:

• seleccionarlo en el campo "Proyectos" (por ejemplo, hacer clic en la fila "Example Project"),
• seleccionar el Proceso deseado en el campo "Procesos",
• marcar en la esquina inferior derecha la opción "AppPath".

El gráfico con rutas a programas en el sistema operativo representa una visualización de las secuencias de trabajo con archivos y aplicaciones, donde cada nodo del gráfico corresponde a una ruta específica a un programa o archivo ejecutable en el disco. Estos nodos muestran la ruta completa en el sistema de archivos, comenzando desde el directorio raíz y avanzando a través de las carpetas anidadas hasta el archivo ejecutable.

En cada nodo del gráfico se muestra entre paréntesis la cantidad de acciones relacionadas con ese nodo. Este número indica cuántas veces se ha realizado una acción o evento específico.

Los números ubicados junto a las conexiones (entre los nodos del gráfico) reflejan la cantidad de transiciones de una acción a lo largo de una ruta a un programa en el sistema operativo a otra. Estos valores muestran con qué frecuencia ocurren transiciones específicas.

Esta representación permite seguir visualmente cómo el Usuario o el sistema transitan entre diferentes programas, en qué directorios se encuentran y cómo se produce la interacción a nivel del sistema operativo.
