Чертежи таблиц#

Чертежи таблиц применяются для документов, в которых по каким-либо причинам отсутствуют границы таблиц. Это могут быть иностранные документы (например, Invoice), в которых линии таблиц не предусмотрены. Также это могут быть российские документы, в которых частично не прорисованы линии таблицы (отсутствуют межстрочные линии).

Работа с использованием настройки "Чертежи таблиц" продемонстрирована здесь.

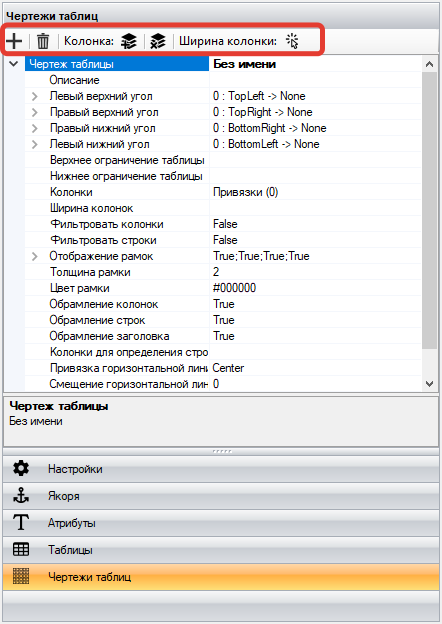

Основные инструменты для работы с чертежами таблиц:

№ п/п	Инструмент	Описание
1.	кнопка	Позволяет добавить чертеж таблицы.
2.	кнопка	Позволяет удалить чертеж таблицы.
3.	кнопка	Позволяет добавить привязку колонки.
4.	кнопка	Позволяет удалить привязку колонки.
5.	кнопка	Позволяет добавить ширину колонки.

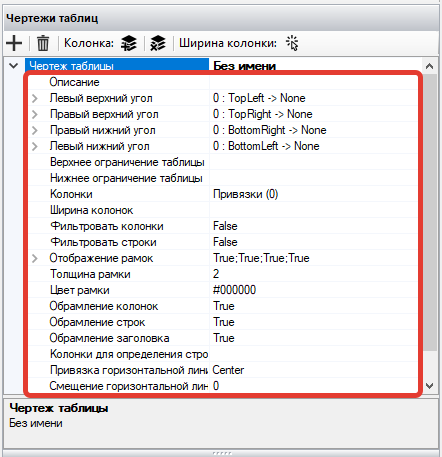

На рабочей панели справа отображаются все параметры, которые позволяют произвести настройку чертежа таблицы.

Свойства и инструменты для работы с чертежами таблиц:

№ п/п	Свойство/инструмент	Описание
1.	Описание	Описание чертежа таблицы.
2.	Левый верхний угол	Якорная привязка левого верхнего угла.
3.	Правый верхний угол	Якорная привязка правого верхнего угла.
4.	Правый нижний угол	Якорная привязка правого нижнего угла.
5.	Левый нижний угол	Якорная привязка левого нижнего угла.
6.	Верхнее ограничение таблицы	Ограничение таблицы сверху страницы. Можно указать значения в пикселях или процент, используя символ ``. Например, `200`.
7.	Нижнее ограничение таблицы	Ограничение таблицы снизу страницы. Можно указать значения в пикселях или процент, используя символ ``. Например, `200`.
8.	Колонки	Якорные привязки для колонок.

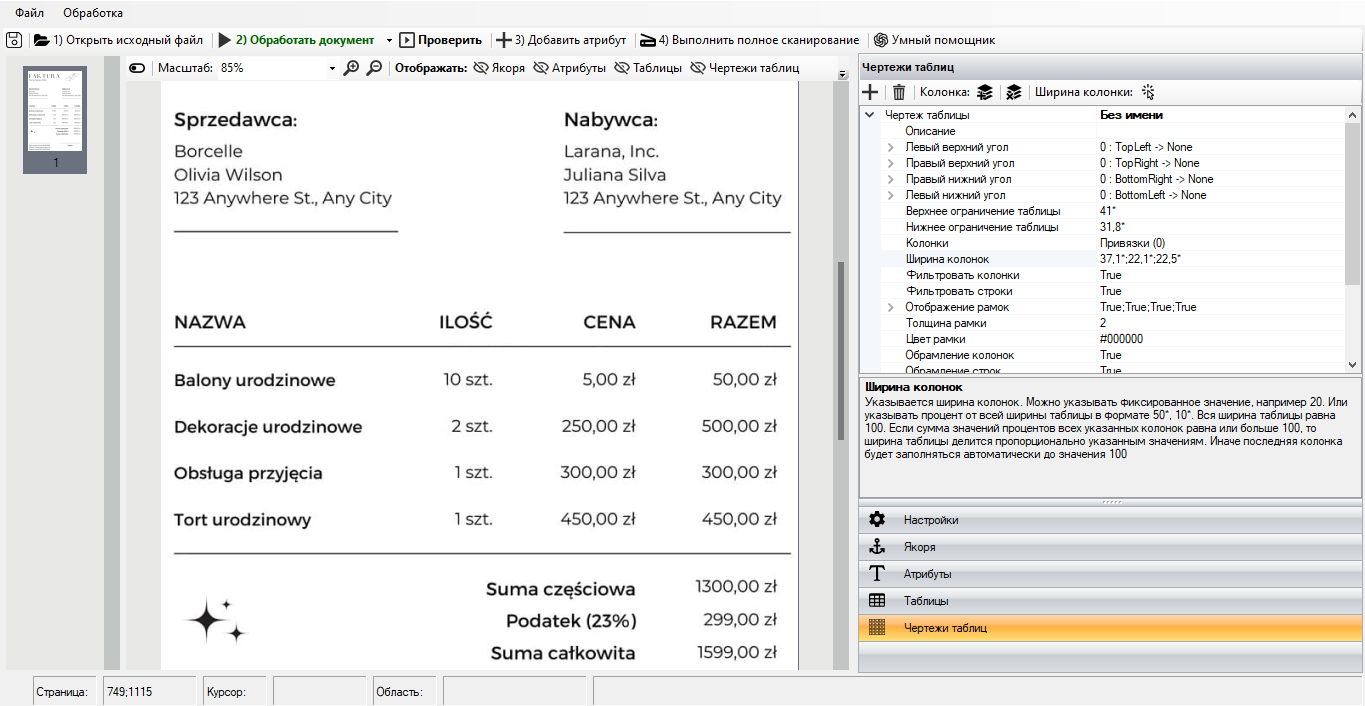

9.	Ширина колонок	Ширина колонок. Можно указать фиксированное значение или процент от всей ширины таблицы в формате `50`, `10`. Вся ширина таблицы равна `100`. Если сумма значений процентов всех указанных колонок равна или больше `100`, то ширина таблицы делится пропорционально указанным значениям. Иначе, последняя колонка будет заполняться автоматически до значения `100`.
10.	Фильтровать колонки	При включенной настройке для распознавания таблицы будут учитываться только те линии, которые нарисованы в чертежи таблицы.
11.	Фильтровать строки	При включенной настройке для распознавания таблицы будут учитываться только те линии, которые нарисованы в чертеже таблицы.
12.	Отображение рамок	Управление отображением рамок чертежа таблицы.
13.	Толщина рамки	Толщина рамки таблицы в пикселях.
14.	Цвет рамки	Цвет рамки таблицы в формате RGB. Например, `#000000` — черный цвет, `#FF0000` — красный цвет.
15.	Обрамление колонок	При включенной настройке отображаются линии колонок на чертеже таблицы.
16.	Обрамление строк	При включенной настройке отображаются линии строк на чертеже таблицы.
17.	Обрамление заголовка	При включенной настройке отображается первая строка на чертеже страницы.
18.	Колонки для определения строк	Индексы колонок, по которым будут определяться строки. Если значение будет пустое, то будут участвовать все колонки. Индекс начинается с `0`.
19.	Привязка горизонтальной линии	Параметр привязки горизонтальной линии. Возможные значения: Center - по центру между блоками текста; Top - верх нижнего блока текста; Bottom - низ верхнего блока текста.
20.	Смещение горизонтальной линии	Смещение горизонтальной линии по оси Y в пикселях. Для точного смещения следует указывать значения в формате `+ -` . Например, `+10-20`.
21.	Критерий поиска горизонтальных линий	Смещение блоков текста для определения их пересечения. По умолчанию значение равно `10`.
22.	Растягивать таблицу	При включенной настройке чертеж таблицы будет растягиваться на следующие страницы. Данный параметр необходим если заголовки таблицы есть только на первой странице.

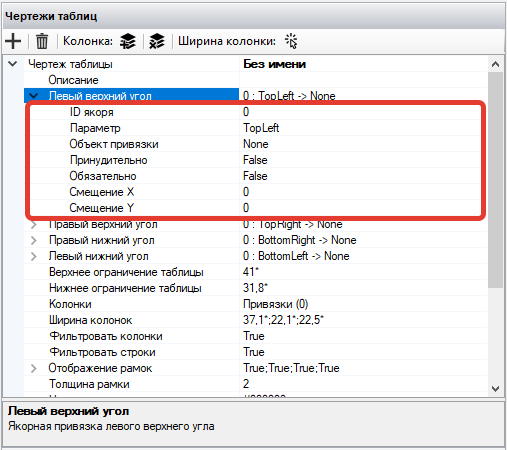

Для осуществления привязки границ таблицы для каждого угла чертежа необходимо указать Якорь, и задать параметры расположения линий относительно выбранного Якоря.

Параметры якорных привязок углов таблицы:

№ п/п	Параметр	Описание
1.	ID якоря	ID Якоря, к которому происходит привязка.
2.	Параметр	Параметр привязки. Возможные значения: TopLeft – привязка левого верхнего угла Якоря к выбранному объекту привязки; TopRight – привязка правого верхнего угла Якоря к выбранному объекту привязки; BottomLeft – привязка левого нижнего угла Якоря к выбранному объекту привязки; BottomRight – привязка правого нижнего угла Якоря к выбранному объекту привязки; Left – привязка левой грани Якоря (посередине) к выбранному объекту привязки; Top – привязка верхней грани Якоря (посередине) к выбранному объекту привязки; Right – привязка правой грани Якоря (посередине) к выбранному объекту привязки; Bottom – привязка верхней грани Якоря (посередине) к выбранному объекту привязки; LeftArea – привязка всей левой области Якоря к выбранному объекту привязки; RightArea – привязка всей правой области Якоря к выбранному объекту привязки; BottomArea – привязка всей нижней области Якоря к выбранному объекту привязки; TopArea — привязка всей верхней области Якоря к выбранному объекту привязки; FullArea – привязка Якоря со всех сторон к выбранному объекту привязки.
3.	Объект привязки	Точка или грань области Атрибута для привязки выбранного параметра.
4.	Принудительно	При включенной настройке указанный параметр Якоря будет задан к выбранному объекту привязки принудительно и без проверок.
5.	Обязательно	При включенной настройке ошибка данной привязки поиск всего элемента будет считаться неудачным.
6.	Смещение Х	Смещение по оси X в пикселях. Для точного смещения следует указывать значения в формате `+ -` . Например, `+10-20`. Данная настройка используется в случае, когда после Якоря указывается какой-либо символ (скобка или двоеточие), который не должен попасть в область Атрибута.
7.	Смещение Y	Смещение по оси Y в пикселях. Для точного смещения следует указывать значения в формате `+ -` . Например, `+10-20`.

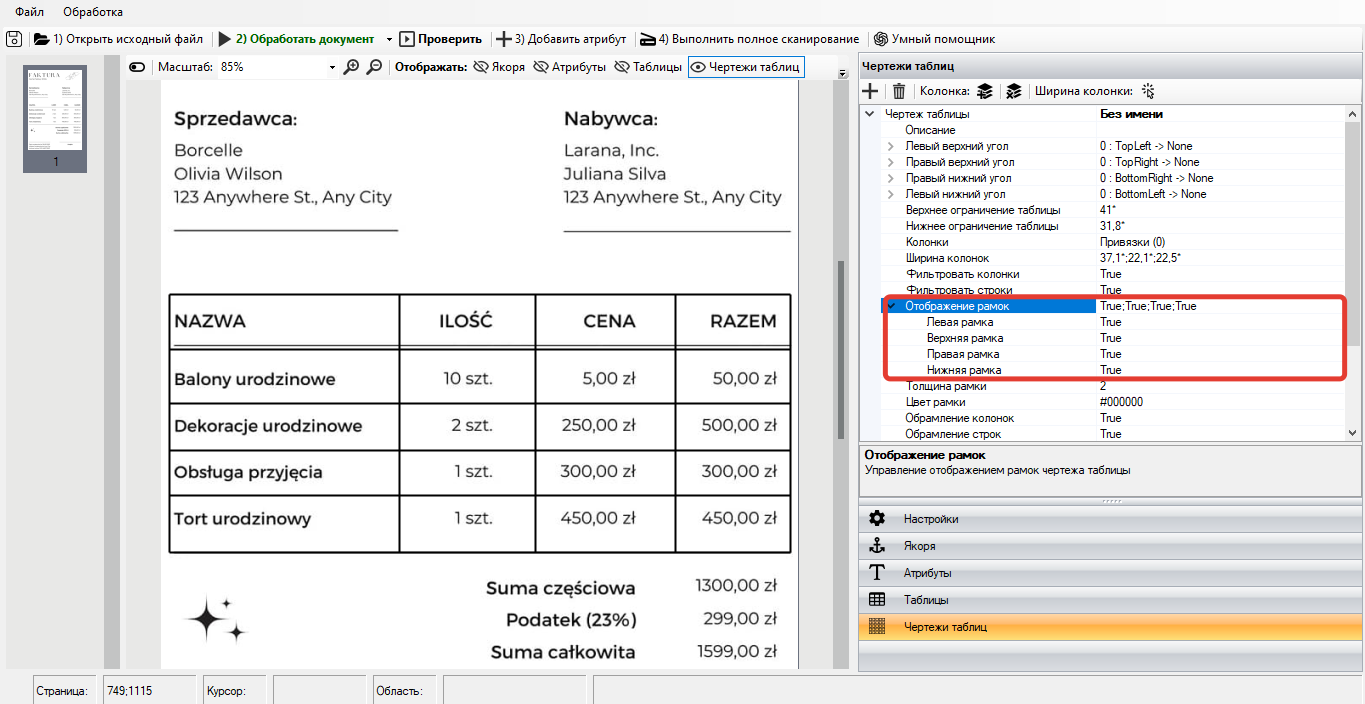

Для отображения рамок чертежа таблицы необходимо задать параметры отображения каждой из рамок.

Параметры отображения рамок чертежа таблицы:

№ п/п	Параметр	Описание
1.	Левая рамка	Отображение левой рамки чертежа таблицы.
2.	Верхняя рамка	Отображение верхней рамки чертежа таблицы.
3.	Правая рамка	Отображение правой рамки чертежа таблицы.
4.	Нижняя рамка	Отображение нижней рамки чертежа таблицы.
