Работа с Citrix#
Платформа Sherpa RPA позволяет автоматизировать приложения, работающие в средах виртуализации и окнах удаленного доступа Citrix – как в полноэкранном так и в оконном режиме (режим единственного приложения в окне).
Установка Sherpa RPA Runtime#
На сервере Citrix, к которому будет осуществляться подключение, необходимо установить SherpaRPARuntime.exe в режиме Attended по следующей инструкции:
После завершения установки рекомендуется перезагрузить сервер.
Установка плагина Native Citrix#
На клиентском компьютере, с которого будет осуществляться подключение к Citrix, необходимо установить плагин Sherpa Native Citrix Plugin по следующей инструкции:
Подключение и работа с Citrix#
После установки необходимых компонентов можно приступать к работе с приложениями, запущенными через Citrix. Для этого:
- На локальном компьютере запустите Sherpa Robot.
- Используйте инструмент записи действий для работы с окнами Citrix. Все элементы интерфейса будут подсвечиваться, и селекторы будут записываться как обычно.
- Записанный селектор будет содержать параметр Citrix в первой строке, что позволяет идентифицировать его как элемент, находящийся в среде Citrix.
Использование блоков Sherpa Designer для работы с Citrix#
В палитре блоков «Удаленный рабочий стол RDP/Citrix» Sherpa Designer доступны специальные блоки для работы с RDP/ Citrix.
Эти блоки позволяют выполнять действия внутри окон приложений, запущенных через Citrix.
В зависимости от конфигурации Citrix некоторые универсальные блоки, такие как "Создание подключения" или "Подключиться к сеансу", могут работать с RDP подключением, но не работать с Citrix подключением. В этом случае для запуска пользовательской Citrix-сессии выполните с помощью Робота имитацию одного из типовых действий Пользователя, согласно инструкции по эксплуатации Citrix развернутого в конкретном окружении:
- действие для запуска Citrix-сессии;
- действие для запуска целевого приложения в рамках Citrix-сессии.
После того как подключение с Citrix приложению установлено стандартным способом, Робот автоматически сможет выполнять действия в Citrix-окнах находящихся на экране.
Архитектура взаимодействия#
При работе с Citrix, Sherpa RPA использует именованные каналы передачи данных (ICA), которые обеспечивают связь между клиентским Роботом и удаленным runtime, передающим команды пользовательским интерфейсам целевых автоматизируемых приложений, запущенных внутри сессий Citrix.
Технология ICA предоставляется самим Citrix. С помощью этой технологии сам Citrix передаёт изображения, звук и данные. Эта схема позволяет передавать команды и данные между клиентом и сервером без необходимости открывать дополнительные порты, так как все взаимодействие происходит через существующее Citrix-соединение.

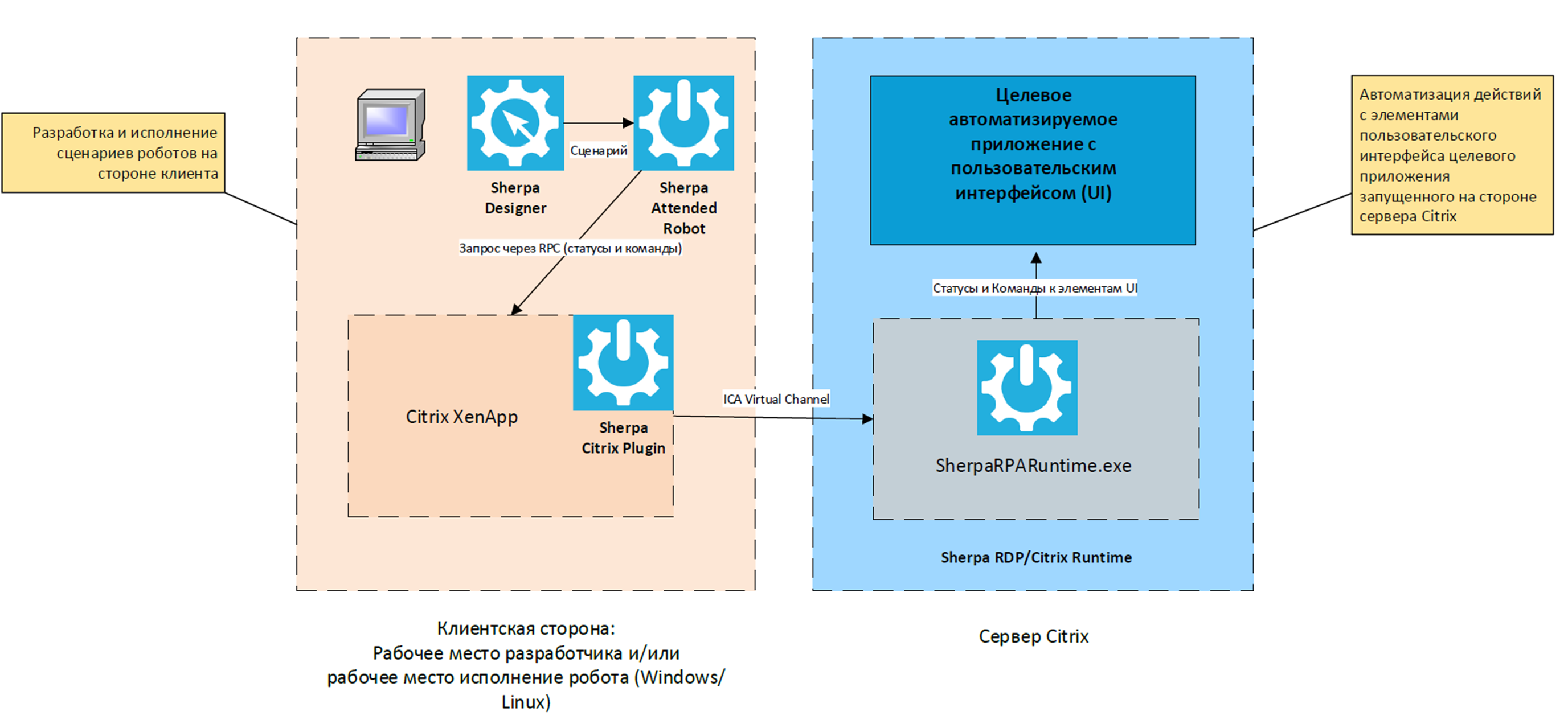

Схема взаимодействия компонентов для автоматизации приложений Citrix c
помощью Роботов Sherpa RPA:
.png)
В хорошем качестве схему можно посмотреть здесь:
Поток данных выглядит следующим образом:
Робот (Клиент PC)
↓
[Вызов RPC]
↓
Плагин Sherpa Citrix Plugin, установленный в клиентское приложение Citrix
↓
[Виртуальные именованные каналы ICA]
↓
Серверная среда Citrix
↓
SherpaRPARemote.exe
↓
[Именованные каналы]
↓
Attended-робот (Сервер Citrix)
↓
UI целевого приложения
Описание технологии Citrix ICA Virtual Channels:
Лицензирование компонентов#
SherpaRPARuntime.exe, запущенный на стороне Citrix-фермы, не считается самостоятельным Роботом и поэтому не требует Лицензии для своего запуска. Для успешной автоматизации Citrix-приложений действующая Лицензия на Sherpa RPA требуется только на стороне клиентского Робота.
Примеры использования#
Роботы Sherpa могут выполнять различные задачи в среде Citrix, такие как:
- Автоматизация ввода данных в приложения;
- Обработка документов и файлов;
- Выполнение рутинных операций, таких как клик по элементам интерфейса и ввод текста.
Работа с Sherpa RPA в среде Citrix требует выполнения определенных шагов по установке и настройке, однако после этого процесс автоматизации становится простым и эффективным. Использование плагина Native Citrix и правильная настройка компонентов системы позволяют роботам Sherpa взаимодействовать с удаленными приложениями так же, как если бы они работали на локальном компьютере.
На локальном компьютере можно установить любой тип Робота:
- Sherpa Designer + Attended Robot,
- Sherpa Attended Robot,
- Sherpa Unattended Robot.
Именно с локального компьютера будет запускаться и работать сценарий работы Робота.
Установку плагина необходимо осуществлять от имени администратора (для дальнейшей работы права администратора не нужны).
После этого Робот с клиентской стороны может записывать и воспроизводить действия с помощью селекторов в окнах Citrix.
Подробнее о работе с селекторами:
