Крестики-нолики#

Рассмотрим пример робота, который запускает игру в крестики-нолики, реализованную на Sherpa Robot.

Проект робота состоит из шести диаграмм. Если описывать пошагово, то данный робот работает следующим образом:

  1. Запускает игру, предлагая выбрать символ, которым пользователь будет играть.
  1. Открывает игровое поле, после чего пользователь и компьютер поочередно выбирают клетку для хода.
  1. В случае выигрыша пользователя, выводит окно с сообщением об этом.

Основная диаграмма проекта называется “КрестикиНолики” выглядит так (для удобства блоки диаграммы пронумерованы):

  1. Блок “Старт” (с этого блока начинается любая диаграмма).
  2. Блок “Получить путь” позволяет узнать полный путь к файлу. Для данного блока указаны следующие свойства:
  • Имя файла (имя файла);
  • Генерировать имя (при установленном флаге будет сгенерировано случайное имя файла, включая расширение).
  1. Блок “Получить путь” позволяет узнать полный путь к файлу. Для данного блока указаны следующие свойства:
  • Имя файла (имя файла);
  • Генерировать имя (при установленном флаге будет сгенерировано случайное имя файла, включая расширение).
  1. Блок “Показать окно” позволяет создавать свои собственные окна (формы) и отображать их в модальном и немодальном режиме, в том числе асинхронно по отношению к ходу сценария. Если задан селектор, координаты созданного окна будут привязаны элементу управления в другом приложении. Для данного блока указаны следующие свойства:
  • Конфигурация (строка конфигурации);
  • Объект окна (переменная с объектом окна);
  • Модальное (при установленном флаге окно будет показано как модальное);
  • ID процесса (переменная, в которой хранится идентификатор процесса).

Для создания и редактирования окна используется кнопка “Редактировать…”, находящаяся в блоке. При нажатии на данную кнопку открывается “Редактор окон”.

  1. Блок “Switch/Case”. Оператор switch сравнивает выражение с указанными значениями и выходит по указанному коннектору. Если совпадений не будет обнаружено, то выходит по коннектору “По умолчанию”. Для данного блока указаны следующие свойства:
  • Выражение (сравниваемое выражение);
  • Условие 1 (при совпадении будет произведен выход по коннектору 1, а также выполнено выражение 1 если оно задано. Если коннектор не задан, то выход будет произведен по умолчанию);
  • Выполнить выражение 1 (при выполнении условия 1 будет выполнено данное выражение и произведен выход по соответствующему коннектору. Если коннектор не подключен, то выход будет производится по умолчанию);
  • Условие 2 (при совпадении будет произведен выход по коннектору 2, а также выполнено выражение 2 если оно задано. Если коннектор не задан, то выход будет произведен по умолчанию);
  • Выполнить выражение 2 (при выполнении условия 2 будет выполнено данное выражение и произведен выход по соответствующему коннектору. Если коннектор не подключен, то выход будет производится по умолчанию);
  1. Блок “Присвоить значение переменной” устанавливает новые значения для одной или нескольких переменных. В данном случае, в свойствах указано одно значение, которое необходимо присвоить одной переменной, соответственно.
  1. Блок “Процесс” позволяет создавать сценарии, состоящие из нескольких диаграмм. Выполнение сценария продолжится с блока “Старт” указанной диаграммы проекта. Выполнение сценария вернётся к текущему блоку и продолжится в текущей диаграмме как только будет достигнут блок “Конец” во внешней диаграмме. Для блока “Процесс” указано свойство “Имя диаграммы” (имя файла диаграммы, в которой продолжится выполнение сценария).
  1. Блок “Условие” проверяет указанное условие на истинность, после чего выполнение сценария продолжается в сторону выхода “Да” (если условие выполняется) или в сторону выхода “Нет” (если условие не выполнилось).

Условие записывается в формате: “переменная” равна (==)/ больше (>)/ меньше (<) “значение”.

Например: $a == “Привет”, то есть, если значение переменной $a равно “Привет”, то выход “Да”, в противном случае – выход “Нет”.

$Result > 5, то есть, если значение переменной $Result меньше 5, то выход “Да”, в противном случае – выход “Нет”.

В данном случае, в качестве условия установлено:$IsFinal. Т.е., происходит проверка на финал.

  1. Блок “Процесс” позволяет создавать сценарии, состоящие из нескольких диаграмм. Выполнение сценария продолжится с блока “Старт” указанной диаграммы проекта. Выполнение сценария вернётся к текущему блоку и продолжится в текущей диаграмме как только будет достигнут блок “Конец” во внешней диаграмме. Для блока “Процесс” указано свойство “Имя диаграммы” (имя файла диаграммы, в которой продолжится выполнение сценария).
  1. Блок “Условие” проверяет указанное условие на истинность, после чего выполнение сценария продолжается в сторону выхода “Да” (если условие выполняется) или в сторону выхода “Нет” (если условие не выполнилось).

Условие записывается в формате: “переменная” равна (==)/ больше (>)/ меньше (<) “значение”.

Например: $a == “Привет”, то есть, если значение переменной $a равно “Привет”, то выход “Да”, в противном случае – выход “Нет”.

$Result > 5, то есть, если значение переменной $Result меньше 5, то выход “Да”, в противном случае – выход “Нет”. В данном случае, в качестве условия установлено: $IsStepUser. Т. е., делается проверка на ход игрока.

  1. Блок “Процесс” позволяет создавать сценарии, состоящие из нескольких диаграмм. Выполнение сценария продолжится с блока “Старт” указанной диаграммы проекта. Выполнение сценария вернётся к текущему блоку и продолжится в текущей диаграмме как только будет достигнут блок “Конец” во внешней диаграмме. Для блока “Процесс” указано свойство “Имя диаграммы” (имя файла диаграммы, в которой продолжится выполнение сценария).
  1. Блок “Процесс” позволяет создавать сценарии, состоящие из нескольких диаграмм. Выполнение сценария продолжится с блока “Старт” указанной диаграммы проекта. Выполнение сценария вернётся к текущему блоку и продолжится в текущей диаграмме как только будет достигнут блок “Конец” во внешней диаграмме. Для блока “Процесс” указано свойство “Имя диаграммы” (имя файла диаграммы, в которой продолжится выполнение сценария).
  1. Блок “Присвоить значение переменной” устанавливает новые значения для одной или нескольких переменных. В данном случае, в свойствах указано одно значение, которое необходимо присвоить одной переменной, соответственно.
  1. – 15. Блоки “Конец” (этими блоками завершается работа сценария или возврат диаграммы подпроцесса в основной процесс).

Диаграмма “Выполнить ход”

Данная диаграмма состоит из пар блоков “Условие” и “Конец”. Диаграмма “Выполнить ход” выполняет каждый последующий ход и проверяет соблюдение условия.

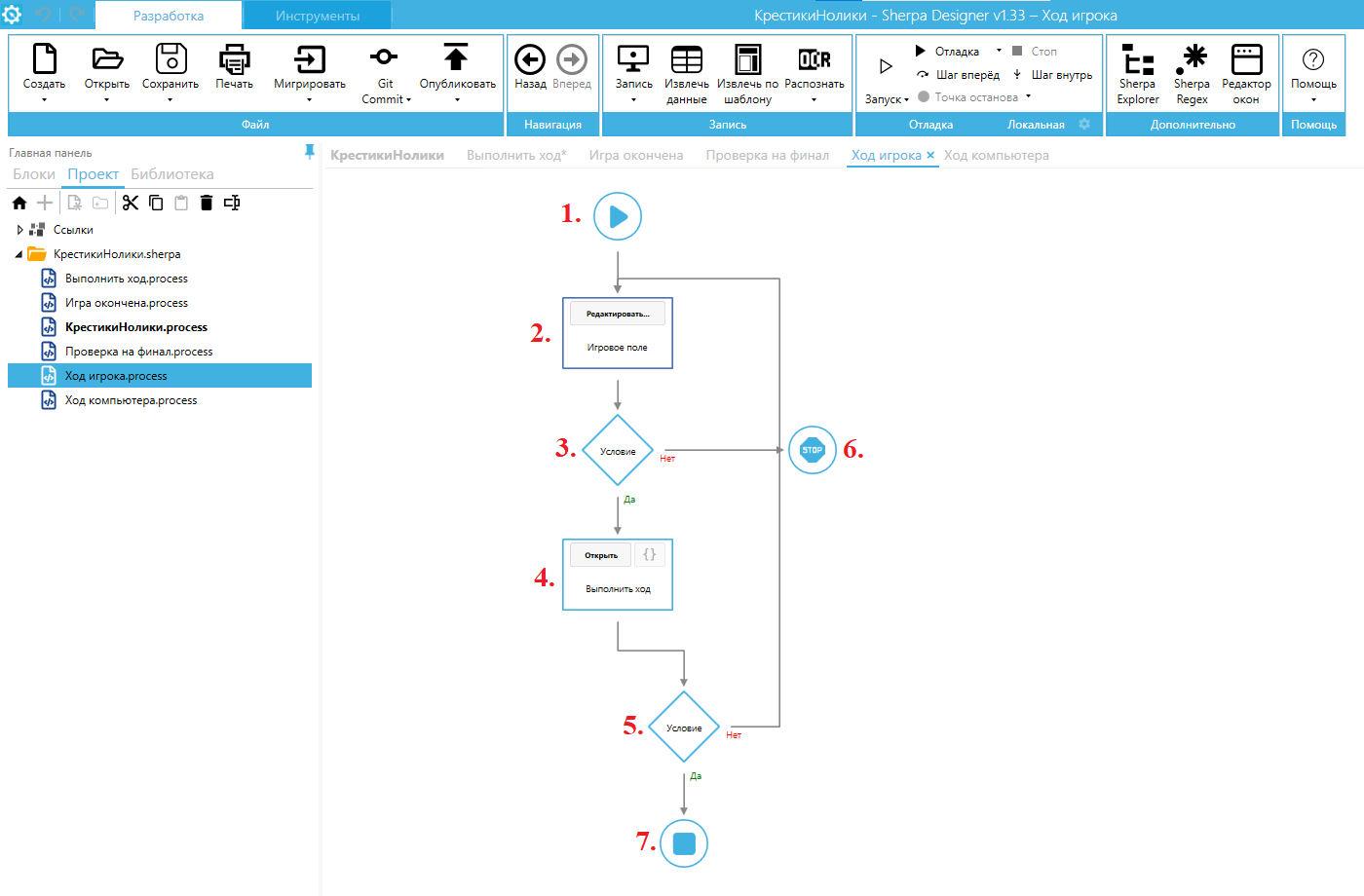

Диаграмма “Ход игрока”

  1. Блок “Старт” (с этого блока начинается любая диаграмма).
  2. Блок “Показать окно” позволяет создавать свои собственные окна (формы) и отображать их в модальном и немодальном режиме, в том числе асинхронно по отношению к ходу сценария. Если задан селектор, координаты созданного окна будут привязаны элементу управления в другом приложении. Для данного блока указаны следующие свойства:
  • Конфигурация (строка конфигурации);
  • Объект окна (переменная с объектом окна);
  • ID процесса (переменная, в которой хранится идентификатор процесса).

Для создания и редактирования окна используется кнопка “Редактировать…”, находящаяся в блоке. При нажатии на данную кнопку открывается “Редактор окон”.

  1. Блок “Условие” проверяет указанное условие на истинность, после чего выполнение сценария продолжается в сторону выхода “Да” (если условие выполняется) или в сторону выхода “Нет” (если условие не выполнилось).

Условие записывается в формате: “переменная” равна (==)/ больше (>)/ меньше (<) “значение”.

Например: $a == “Привет”, то есть, если значение переменной $a равно “Привет”, то выход “Да”, в противном случае – выход “Нет”.

$Result > 5, то есть, если значение переменной $Result меньше 5, то выход “Да”, в противном случае – выход “Нет”. В данном случае, в качестве условия установлено: $ControlEvent -ne "linkStop.LinkClicked". Т. е., осуществляется проверка, что не была нажата ссылка “Завершить игру”.

  1. Блок “Процесс” позволяет создавать сценарии, состоящие из нескольких диаграмм. Выполнение сценария продолжится с блока “Старт” указанной диаграммы проекта. Выполнение сценария вернётся к текущему блоку и продолжится в текущей диаграмме как только будет достигнут блок “Конец” во внешней диаграмме. Для данного блока указаны следующие свойства:
  • Имя диаграммы (имя файла диаграммы, в которой продолжится выполнение сценария);
  • Переменная 1 (имя первой переменной, которой необходимо присвоить новое значение);
  • Значение 1 (новое значение первой переменной);
  • Переменная 2 (имя второй переменной, которой необходимо присвоить новое значение);
  • Значение 2 (новое значение второй переменной).
  1. Блок “Условие” проверяет указанное условие на истинность, после чего выполнение сценария продолжается в сторону выхода “Да” (если условие выполняется) или в сторону выхода “Нет” (если условие не выполнилось).

Условие записывается в формате: “переменная” равна (==)/ больше (>)/ меньше (<) “значение”.

Например: $a == “Привет”, то есть, если значение переменной $a равно “Привет”, то выход “Да”, в противном случае – выход “Нет”.

$Result > 5, то есть, если значение переменной $Result меньше 5, то выход “Да”, в противном случае – выход “Нет”. В данном случае, в качестве условия установлено: $IsCorrectMove. Т. е., проверяется корректность хода игрока.

  1. Блок “Стоп” прерывает работу сценария или генерирует ошибку.
  2. Блок “Конец” (этим блоком завершается работа сценария или возврат диаграммы подпроцесса в основной процесс).

Диаграмма “Ход компьютера”

  1. Блок “Старт” (с этого блока начинается любая диаграмма).
  2. Блок “Случайное число” генерирует случайное числа с заданными параметрами. Для данного блока заданы следующие свойства:
  • Мин. значение (случайное число не будет меньше данного значения);
  • Макс. значение (случайное число не будет больше данного значения);
  • Шаг (шаг случайного числа).
  1. Блок “Присвоить значение переменной” устанавливает новые значения для одной или нескольких переменных. В данном случае, в свойствах указано одно значение, которое необходимо присвоить одной переменной, соответственно.
  1. Блок “Процесс” позволяет создавать сценарии, состоящие из нескольких диаграмм. Выполнение сценария продолжится с блока “Старт” указанной диаграммы проекта. Выполнение сценария вернётся к текущему блоку и продолжится в текущей диаграмме как только будет достигнут блок “Конец” во внешней диаграмме. Для данного блока указаны следующие свойства:
  • Имя диаграммы (имя файла диаграммы, в которой продолжится выполнение сценария);
  • Переменная 1 (имя первой переменной, которой необходимо присвоить новое значение);
  • Значение 1 (новое значение первой переменной);
  • Переменная 2 (имя второй переменной, которой необходимо присвоить новое значение);
  • Значение 2 (новое значение второй переменной).

  1. Блок “Условие” проверяет указанное условие на истинность, после чего выполнение сценария продолжается в сторону выхода “Да” (если условие выполняется) или в сторону выхода “Нет” (если условие не выполнилось).

Условие записывается в формате: “переменная” равна (==)/ больше (>)/ меньше (<) “значение”.

Например: $a == “Привет”, то есть, если значение переменной $a равно “Привет”, то выход “Да”, в противном случае – выход “Нет”.

$Result > 5, то есть, если значение переменной $Result меньше 5, то выход “Да”, в противном случае – выход “Нет”. В данном случае, в качестве условия установлено: $IsCorrectMove. Т. е., проверяется корректность хода игрока.

  1. Блок “Конец” (этим блоком завершается работа сценария или возврат диаграммы подпроцесса в основной процесс).

Диаграмма “Проверка на финал”

Данная диаграмма состоит из пар блоков “Условие” и “Присвоить значение переменной”. Диаграмма “Проверка на финал” осуществляет проверку после каждого хода игрока или компьютера.


Диаграмма “Игра окончена”

  1. Блок “Старт” (с этого блока начинается любая диаграмма).
  2. Блок “Показать окно” позволяет создавать свои собственные окна (формы) и отображать их в модальном и немодальном режиме, в том числе асинхронно по отношению к ходу сценария. Если задан селектор, координаты созданного окна будут привязаны элементу управления в другом приложении. Для данного блока указаны следующие свойства:
  • Конфигурация (строка конфигурации);
  • Объект окна (переменная с объектом окна);
  • Модальное (при установленном флаге окно будет показано как модальное);
  • ID процесса (переменная, в которой хранится идентификатор процесса).

Для создания и редактирования окна используется кнопка “Редактировать…”, находящаяся в блоке. При нажатии на данную кнопку открывается “Редактор окон”.

  1. Блок “Условие” проверяет указанное условие на истинность, после чего выполнение сценария продолжается в сторону выхода “Да” (если условие выполняется) или в сторону выхода “Нет” (если условие не выполнилось).

Условие записывается в формате: “переменная” равна (==)/ больше (>)/ меньше (<) “значение”.

Например: $a == “Привет”, то есть, если значение переменной $a равно “Привет”, то выход “Да”, в противном случае – выход “Нет”.

$Result > 5, то есть, если значение переменной $Result меньше 5, то выход “Да”, в противном случае – выход “Нет”. В данном случае, в качестве условия указано: $UserWon. Т. е., проверка на то, выиграл ли игрок.

  1. Блок “Окно с сообщением” показывает пользователю модальное диалоговое окно с заданным заголовком, текстом и набором кнопок. Если используется окно с несколькими кнопками, блок позволяет записать в переменную текстовую константу, соответствующую нажатой пользователем кнопке. Для данного блока указаны следующие свойства:
  • Сообщение (текст, который будет отображен внутри диалогового окна);
  • Кнопки (кнопки, которые будут доступны пользователю для нажатия).
  1. Блок “Окно с сообщением” показывает пользователю модальное диалоговое окно с заданным заголовком, текстом и набором кнопок. Если используется окно с несколькими кнопками, блок позволяет записать в переменную текстовую константу, соответствующую нажатой пользователем кнопке. Для данного блока указаны следующие свойства:
  • Сообщение (текст, который будет отображен внутри диалогового окна);
  • Кнопки (кнопки, которые будут доступны пользователю для нажатия).
  1. - 7. Блоки “Конец” (этими блоками завершается работа сценария или возврат диаграммы подпроцесса в основной процесс).
