Редактор блоков#

Интерфейс Sherpa Designer позволяет создавать свои блоки, а также объединять их в палитры. Блоки и палитры созданные пользователем можно объединять в пакеты с помощью инструмента “Менеджер пакетов”.

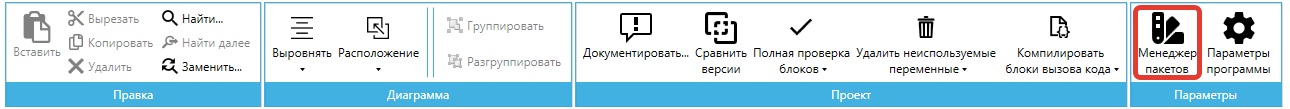

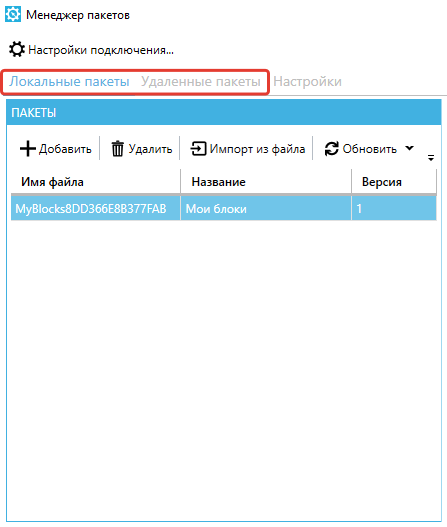

Пакетами можно обмениваться через файлы (вкладка “Локальные пакеты”) или через Оркестратор (вкладка “Удаленные пакеты”).

Разработчик может создавать свои палитры блоков и использовать аналогичные палитры других разработчиков по согласованию.

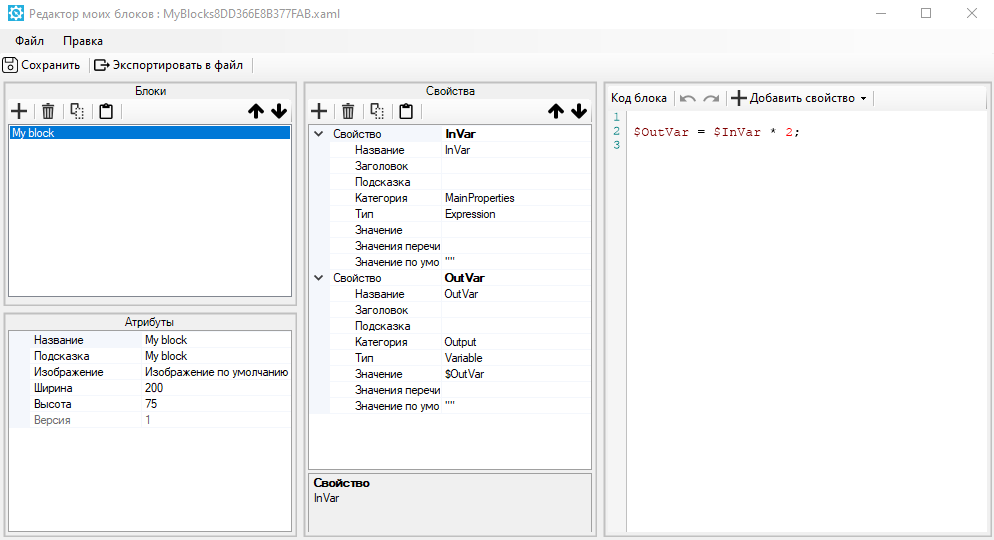

Для создания нового блока необходимо нажать на кнопку после чего откроется окно “Редактор моих блоков”.

№ п/п	Элемент интерфейса	Описание
	меню “Файл”
1.1.	пункт “Удалить все блоки”	Позволяет удалить все блоки в редакторе блоков.
1.2.	пункт “Открыть файл…”	Позволяет открыть файл формата .xaml для загрузки блоков.
1.3.	пункт “Добавить из файла…”	Позволяет добавить из файла формата .xaml блоки в текущий пакет.
1.4.	пункт “Сохранить”	Позволяет сохранить созданный блок или сохранить изменения в отредактированном блоке. Также, для сохранения можно воспользоваться сочетанием клавиш Ctrl + S.
1.5.	пункт “Экспортировать в файл…”	Позволяет сохранить текущий пакет блоков в отдельный файл формата .xaml.
1.6.	пункт “Закрыть окно”	Позволяет закрыть окно “Редактор моих блоков”.
	меню “Правка”
2.1	“Корректировать имена блоков”	Позволяет корректировать внутренние имена блоков по необходимому стандарту робота, а также исключить дубликаты блоков. Может потребоваться если вы импортировали блоки из какой либо внешней палитры.
3.	кнопка “Сохранить”	Позволяет сохранить созданный блок или сохранить изменения в отредактированном блоке. Также, для сохранения можно воспользоваться сочетанием клавиш Ctrl + S.
4.	кнопка “Экспортировать файл”	Позволяет сохранить текущий пакет блоков в отдельный файл формата .xaml.
5.	область “Блоки”	Позволяет создавать блоки и управлять ими.
6.	область “Атрибуты”	Отображает атрибуты выбранного блока.
7.	область “Свойства”	Отображает свойства выбранного блока.
8.	область “Код блока”	Отображает код блока.

Область “Блоки” позволяет управлять вашими блоками: создавать и удалять их, копировать, вставлять и перемещать внутри списка.

№ п/п	Элемент интерфейса	Описание
1.	кнопка	Позволяет добавить новый блок.
2.	кнопка	Позволяет удалить выбранный блок.
3.	кнопка	Позволяет скопировать выбранный блок в буфер обмена.
4.	кнопка	Позволяет вставить скопированный ранее блок из буфера обмена.
5.	кнопка	Позволяет переместить выбранный блок вверх по списку.
6.	кнопка	Позволяет переместить выбранный блок вниз по списку.

Область “Атрибуты” позволяет настроить атрибуты выбранного блока, а также выбрать изображение для создаваемого блока.

Чтобы изменить атрибут блока необходимо дважды кликнуть левой кнопкой мыши по полю с текущим значением атрибута и ввести в данное поле новое значение:

Чтобы изменить атрибут “Изображение”, также необходимо нажать на кнопку справа от поля с текущим значением атрибута. В открывшемся окне выбрать изображение, либо нажать на кнопку “Загрузить изображение из файла” и загрузить нужное изображение.

В области “Атрибуты” можно изменять следующие атрибуты блока:

№ п/п	Атрибут	Описание атрибута
1.	Название	Название выбранного блока.
2.	Подсказка	Подсказка для выбранного блока.
3.	Изображение	Изображение выбранного блока. При загрузке изображения поддерживаются форматы: `.jpg`, `.png`, `.jpeg`.
4.	Ширина	Ширина изображения блока.
5.	Высота	Высота изображения блока.
6.	Версия	Версия блока. Данный атрибут недоступен для редактирования.

Область “Свойства” позволяет управлять свойствами блока и настраивать их.

№ п/п	Элемент интерфейса	Описание
1.	кнопка	Позволяет добавить новое свойство.
2.	кнопка	Позволяет удалить выбранное свойство.
3.	кнопка	Позволяет скопировать выбранное свойство в буфер обмена.
4.	кнопка	Позволяет вставить скопированное ранее свойство из буфера обмена.
5.	кнопка	Позволяет переместить выбранное свойство вверх по списку.
6.	кнопка	Позволяет переместить выбранное свойство вниз по списку.

Для настройки свойств блока предлагаются следующие параметры.

№ п/п	Параметр свойства блока	Описание
1.	Название	Название свойства блока. Это название используется в коде блока. Например, если название задано как “InVar”, то в коде следует использовать как $InVar.
2.	Заголовок	Название блока в Дизайнере при создании диаграммы.
3.	Подсказка	Подробное описание свойства блока.
4.	Категория	Категория свойства блока. Доступные значения: Main properties – основные свойства; Required – обязательное свойство; Output – выходное свойство.
5.	Тип	Тип свойства блока. Доступные значения: Expression – любое выражение; Variable – только переменная; Enum – перечисление; Int64 – целое число.
6.	Значение	Начальное значение свойства блока. При необходимости следует задать начальное значение. Если выбрана категория “выходное свойство”, то нужно указать имя переменной (например, `$MyVar`). Если выбран тип “перечисление”, то необходимо задать значение без кавычек (например, `MyEnum1`).
7.	Значение перечисления	Значение перечисления свойства блока. Если тип выбран как “перечисление”, значения необходимо указывать через точку с запятой (например, `MyEnum1;MyEnum2;MyEnum3`).
8.	Значение по умолчанию	Значение свойства блока по умолчанию. Если свойство будет пустое, то будет использоваться это значение. Применимо только к необязательным свойствам Expression.

Область “Код блока” позволяет отобразить код, который будет выполнять блок.

№ п/п	Элемент интерфейса	Описание
1.	кнопка	Позволяет отменить действие.
2.	кнопка	Позволяет повторить действие заново.
3.	кнопка “Добавить свойство”	Позволяет добавить свойство.
